• 工作电压AC 24 V 或 DC 13.5...35 V • 信号输出DC 0...10 V/ 4…20 mA，用于相对湿度和温度 • 整个测量范围内的高精度 • 电容式湿度测量原理
西门子风管式温湿度传感器 QFM3160 QFM3171 QFM3160D QFM3171D 用于相对湿度测量精度要求和响应时间较高的暖通空调场合。测量范围包括了整个湿度范围0…100 %. 例如: • 造纸业、丝绸业、药业、食品业、化学和电子工业等等用于储藏和生产的设施中 • 实验室 • 医院 • 计算机和电子数据处理（EDP） 中心 • 室内游泳池 • 温室 QFM3160 QFM3171用于 • 送回风中用于控制的传感器 • 蒸汽加湿器后用于最大送风湿度的限定传感器 • 限定传感器，例如用于测量值显示或者连接至楼宇控制系统等 • 用于焓值和绝对湿度的测量，与AQF61.1 (技术资料N1899) 或者SEZ220 (技术资料N5146)共同使用
订货时，请给出产品名和型号，例如风管式传感器QFM3160
QFM3160 QFM3171用于所有都能够获取和处理传感器的DC 0...10 V 或4...20 mA 输出信号的系统或设备。
西门子温湿度传感器 QFM3160 QFM3171 QFM3160D QFM3171D 通过传感元件的电容值随湿度变化而成函数方式变化来获取风管内的相对湿度值。
电子测量电路把传感器的信号转换成连续的DC 0...10 V 或者4…20mA 信号，相对应为0...100 % 的相对湿度。
西门子温湿度传感器 QFM3160 QFM3171 QFM3160D QFM3171D 通过传感元件的阻值随温度变化而成函数方式变化来获取风管内的温度值。
该值根据不同的温度测量范围0...50 °C, − 35...+35 °C, 或者 -40...70 °C 转换成DC 0...10V 或者 4…20 mA 的输出信号。测量范围可以进行选择。
- 风管式温湿度传感器包括外壳、印制电路板、连接终端、安装法兰和带测量器的浸入杆。组合式的外壳包括底座和可拆卸的面板 (螺纹连接)。测量电路和设定元件的位置在面板里面的印制电路板上，连接终端则在底座上。 - 传感元件在测量器的末端并有过滤帽保护。 - 电线接入是通过传感器所带的M16 电线接入密封管 (IP 54) 用螺丝固定在外壳里面的。 - 浸入杆和外壳由塑料做成，连接紧密。 - 传感器通过附带的安装法兰进行安装。法兰套入浸入杆并且根据所需的浸入长度进行固定。
设定元件的位置在面板里面。它包括6 个插脚和一个短插头。它是用来选择所需的温度测量范围和激活测试功能。
为给传感器供电，需要一个带单独线圈的安全弱电变压器。在选择变压器并对其保护时，要遵守当地的安全规则。 选择变压器的大小，要考虑到风管式温度传感器的耗电量。 如果需要正确对传感器进行接线，请参考传感器技术资料。 用线长度要在允许的范围内。
安装说明印在传感器的包装上
开关电源前要检查线路。如果需要，要选择传感器的温度测量范围。

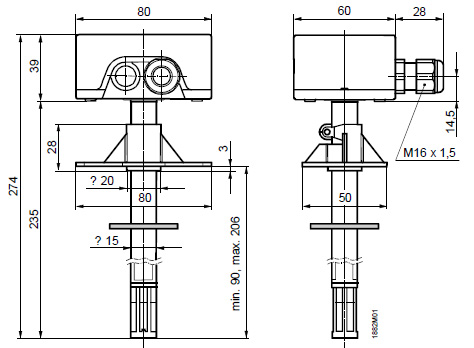

尺寸
