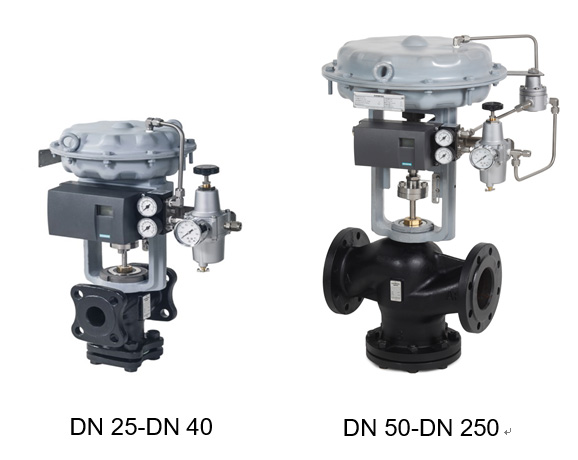

西门子二通气动调节阀 - DN 25…250 - kvs 10…630 m3/h - DN 25 到DN 150 阀体为铸铁 - DN 200 和DN 250 阀体为铸钢 - DN 25 到DN 150 允许介质温度为-10…150 ℃ - DN 200 到DN 250 允许介质温度为-5…150 ℃ - 由调节型座阀、单作用气动薄膜执行器、智能电气阀门定位器、过滤减压阀构成 - 具备保位功能的型号带有气动保位阀
西门子气动调节阀MPD461C..系列应用于工业、厂房等场合的空调水系统、设备冷却水系统，供热系统以及其他满足承压等级的水系统，用于冷水，防冻水，冷却水，热水，盐水等介质的控制。请查阅第7页《介质兼容性和温度范围》。 DN 25-DN 50 用于闭式系统（注意避免气蚀）。DN 65-DN 250 可用于闭式系统和开式系统（注意避免气蚀）。
气动多弹簧薄膜执行机构，把智能电气定位器的的输出压力转变成推杆位移的变化。通过和阀轴的机械连接，把阀塞移到与输入信号相对应的位置。

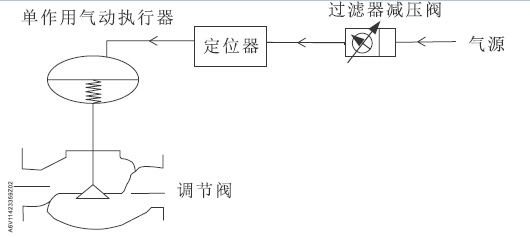

下图显示气动调节阀的基本设计。DN 65 至DN 250 采用压力补偿阀塞，可实现高压差的应用。
M
PD
4
6
1
C
50
-
40
V
F
B
L
M：阀门和执行器组合
2
3
P：气动驱动 D： SPD 执行器
公称压力
4：PN16
5
控制信号
6：4..20mA
7
C：常闭气开型
8
DN ：口径
9
10
Kvs
11
V：两通
12
连接方式
F：法兰连接
13
B： 定位器: 4..20 mA, 无 HART, 4…20 mA 反馈,不防爆
D： 定位器: 4..20 mA, HART, 4…20 mA 反馈,不防爆
14
L：无保位功能 M：保位功能
无 HART 通讯
无保位
保位
口径
产品型号(ASN)
产品编号(SSN)
DN25
MPD461C25-10VFBL
S55329-M400
MPD461C25-10VFBM
S55329-M411
DN32
MPD461C32-16VFBL
S55329-M401
MPD461C32-16VFBM
S55329-M412
DN40
MPD461C40-25VFBL
S55329-M402
MPD461C40-25VFBM
S55329-M413
DN50
MPD461C50-40VFBL
S55329-M403
MPD461C50-40VFBM
S55329-M414
DN65
MPD461C65-63VFBL
S55329-M404
MPD461C65-63VFBM
S55329-M415
DN80
MPD461C80-100VFBL
S55329-M405
MPD461C80-100VFBM
S55329-M416
DN100
MPD461C100-160VFBL
S55329-M406
MPD461C100-160VFBM
S55329-M417
DN125
MPD461C125-200VFBL
S55329-M407
MPD461C125-200VFBM
S55329-M418
DN150
MPD461C150-315VFBL
S55329-M408
MPD461C150-315VFBM
S55329-M419
DN200
MPD461C200-450VFBL
S55329-M409
MPD461C200-450VFBM
S55329-M420
DN250
MPD461C250-630VFBL
S55329-M410
MPD461C250-630VFBM
S55329-M421
HART 通讯
产品型号
产品编号
MPD461C25-10VFDL
S55329-M422
MPD461C25-10VFDM
S55329-M433
MPD461C32-16VFDL
S55329-M423
MPD461C32-16VFDM
S55329-M434
MPD461C40-25VFDL
S55329-M424
MPD461C40-25VFDM
S55329-M435
MPD461C50-40VFDL
S55329-M425
MPD461C50-40VFDM
S55329-M436
MPD461C65-63VFDL
S55329-M426
MPD461C65-63VFDM
S55329-M437
MPD461C80-100VFDL
S55329-M427
MPD461C80-100VFDM
S55329-M438
MPD461C100-160VFDL
S55329-M428
MPD461C100-160VFDM
S55329-M439
MPD461C125-200VFDL
S55329-M429
MPD461C125-200VFDM
S55329-M440
MPD461C150-315VFDL
S55329-M430
MPD461C150-315VFDM
S55329-M441
MPD461C200-450VFDL
S55329-M431
MPD461C200-450VFDM
S55329-M442
MPD461C250-630VFDL
S55329-M432
MPD461C250-630VFDM
S55329-M443
1) 气动调节阀的型号包含阀体、执行器、电气智能定位器和其它气动附件。 ● DN = 标称口径 ● kvs = 压差为 100 千帕（1 巴）时，通过全开阀门 (H100) 的额定冷水 (5...30℃) 流量值 ● Sv = 可调比 ● Δps = 气动调节阀在压力作用下牢固关闭时的阀门两端最大允许压差 ● Δpmax = 通过气动调节阀直通口整个行程范围的阀门两端最大允许压差
常闭气开型执行器：气缸进气时，阀轴向下运动，阀门开度变大。断气时，执行器弹簧关闭阀门
保位功能描述：

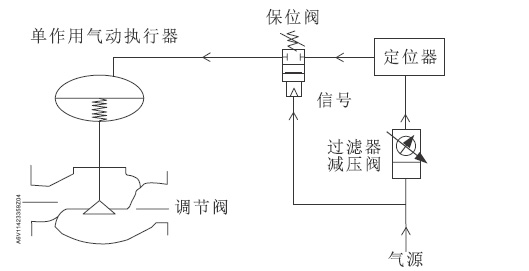

无保位功能——断气时阀门关闭。 保位功能——当供气压力小于气动保位阀设定压力时，阀门保持当前开度。
● 不遵守国家安全法规可能会造成人身伤害和财产损失 ● 请遵守国家规定并遵照相关的安全法规。
气蚀现象： 根据介质温度和压力，通过限制整个阀门上的压差可以避免出现气蚀现象。
气动调节阀在工厂进行组装调试完毕后发货。 现场需要客户提供阀门配对法兰、螺栓，衬垫，以及预留外径为φ8 铜或者不锈钢气管等。
警告
气动执行器上的吊环只允许DN100 及以下口径的气动调节阀吊装使用。超过DN100 的气动调节阀不允许使用气动执行器进行吊装。 ●避免气动调节阀跌落或跌倒，不然可能会造成损坏。
安装说明书
安装说明书放在定位器内，请拆掉定位器的外盒的螺丝，取出安装说明书。
安装位置

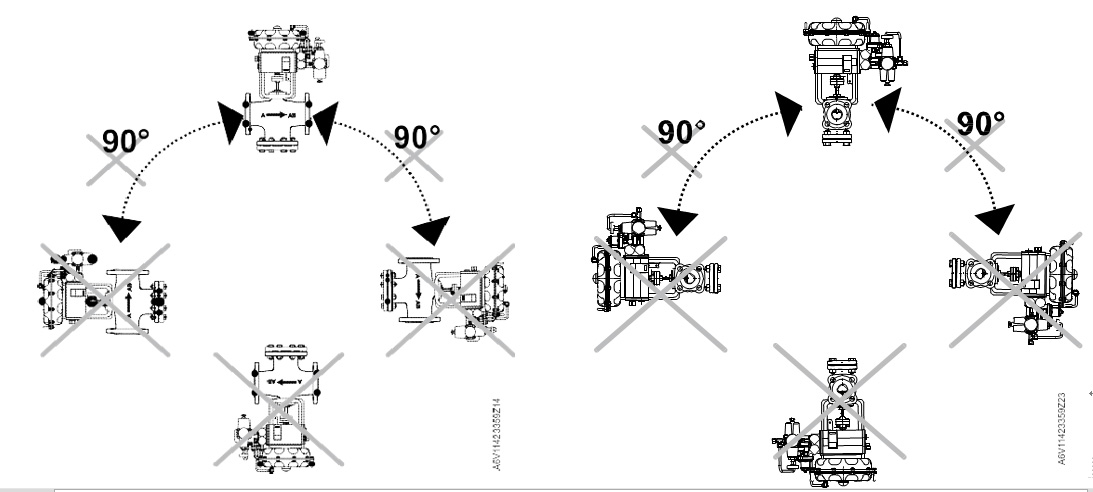

气动调节阀应正立垂直安装于水平管道上，避免倾斜安装。
安装方向

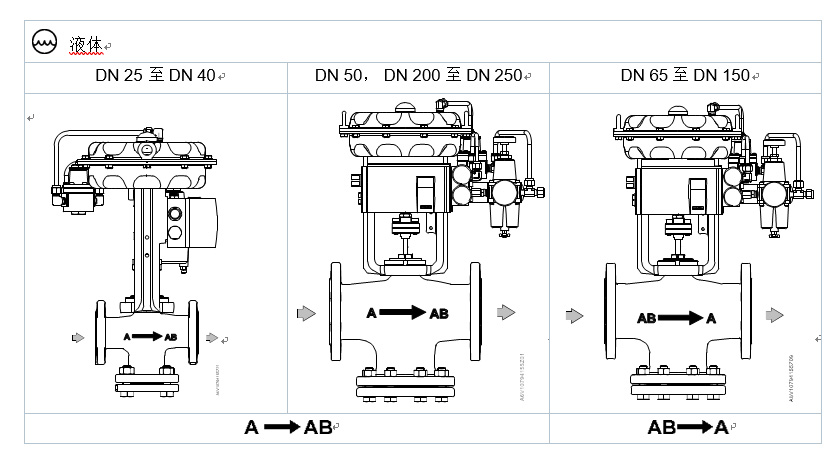

介质流动方向与阀体的箭头指向一致。
过滤减压阀和保位阀
过滤减压阀和保位阀在工厂已经调试完毕，现场无需在进行调试。气源压力必须在过滤减压阀要求的范围内250Kpa 到700Kpa。
气管安装
气动调节阀自带接头，现场需预留外径为φ8 铜或者不锈钢气管与过滤减压阀的接头相连。
过滤器
在阀门前安装过滤器或污物收集器，从阀门和管道中去除污，焊渣等，以确保阀门正常工作和长 时间的使用寿命。

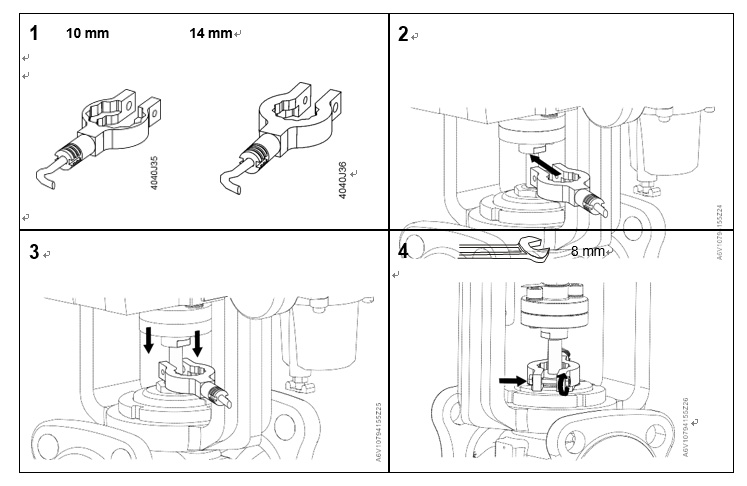

阀杆加热元件ASZ6.6
需要现场自行准备阀杆加热元件的电源，独立供电。

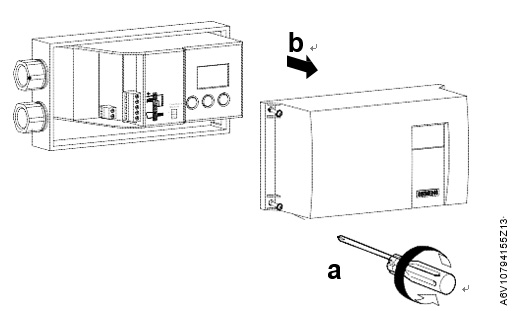

●接电线时需要拆开定位器正面的外壳。气动调节阀上的其他元件不允许拆开。 ●气动调节阀上的铭牌上的供气压力是指过滤减压阀的出口压力，而非气源压力，气源压力的要求为250 Kpa 到700 Kpa。 ●请遵从西门子气动调节阀的datasheet 和金属铭牌上的参数，忽略过滤减压阀和保位阀产品标签上的内容。
定位器出厂已经设定，现场不用再初始化。 过滤减压阀出厂已经设定，现场不用再设定。如果现场自行调整，可能会造成气动调节阀的损坏或者不正常工作） 保位阀在工厂已经设定，现场不用再设定。如果现场自行调整，可能会造成气动调节阀的损坏或者不正常工作）
功能检查
非保位型
气源状态
执行器状态
阀门状态
在要求的气源 压力范围内
（250Kpa 到
700Kpa）
4…20 mA 控制信号增加
执行器阀杆伸出
逐渐打开
4…20 mA 控制信号减小
执行器阀杆缩回
逐渐关闭
4…20 mA 控制信号恒定
执行器阀杆位置不变
位置不变
4…20 mA 电源和控制信号断掉
断气
执行器阀杆在最上端
处于关闭
保位型
断气或者低于 保位阀设定压 力(150Kpa)
运行时间调整

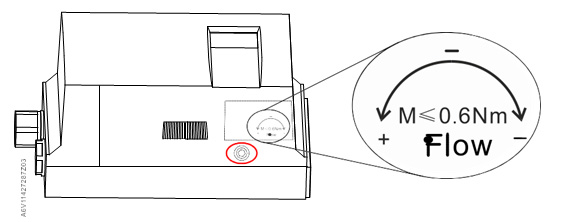

如果气动阀出厂默认的开关时间不能满足实际工况，可以通过定位器的进气量控制。通过使用内六角扳手（型号：英制5/64）转动以下图片上红圈位置的机构来控制进气量，进而调整开关时间。
在进行气动调节阀维修时： 1. 停止水泵并切断水泵，电源和气源，释放气路中的气体。 2. 关闭阀门。 3. 完全释放管道中的压力并使管路完全冷却。
西门子气动调节阀被视为电子设备，根据欧洲指令 2012/19/EU 进行处理，不能作为生活垃圾进 行处理。 ● 在报废处理前，气动调节阀必须拆分成单个零件，并按照材料的各种类别进行分类。 ● 请遵循所有当地适用的现行法规。
功能参数
气动调节阀
基本误差
≤±1.5%
符合GB/T 4213-2008
回差
≤1.5 %
死区
≤0.6 %
始点偏差
≤±2.5 %
气源种类
压缩空气，二氧化碳、氮气、惰性气体
气源压力
250Kpa 到 700Kpa （即减压阀的进气压力）
气源质量要求
固体颗粒大小和数量应符合 ISO8573-1 的 3 级要求。
颗粒尺寸 1.0≤d≤ 5.0µm， 每立方米中最多允许颗粒数：1000； 颗粒尺寸 0.5≤d≤ 1.0µm， 每立方米中最多允许颗粒数：90000；
压力露点应符合 ISO8573-1 的 3 级要求: ≤-20 ℃
含油量应符合 ISO8573-1 的 3 级要求: ≤1 mg/m3
气源温度
-15...60℃
PN 级别
PN16
连接
法兰
工作压力
参见 "工作压力和介质温度", 第 6、7 页
阀门特性
参见"阀门特性", 第 6 页
泄漏率
kvs 值的 0...0.02% (EN 60534-4 / EN 1349)
允许介质
参见"介质兼容性和温度范围", 第 7 页 建议：水处理需依照 VDI 2035 标准
介质温度
DN 25 至 DN 150： -10...150℃ DN 200 至 DN 250：-5...150℃
如果介质温度在 0℃ 以下时，必须安装阀杆加热装置 ASZ6.6。
可调比
DN 15 至 DN 40：> 50 DN 50 至 DN 150：>100 DN 200 至 DN 250：> 50
额定行程
DN 25 至 DN 80：20 mm DN 100 至 DN 250：40mm
开关时间
可调（通过调节定位器的进气量选择全开和全关时间）
调节阀门
型号
VVF42.25-10C, VVF42.32-16C, VVF42.40-25C, VVF42.50-40C, VVF42.65KC, VVF42.80KC, VVF42.100KC, VVF42.125KC, VVF42.150KC, VVF43.200-450K, VVF43.250-630K
智能电气 定位器
(SIPART PS2)
ASE61PU.10： 4…20mA 反馈，无 HART 通讯
ASE61PU.11： 4…20mA 反馈，有 HART 通讯
定位器进气压力
参见 第 4 页的过滤减压阀的出口压力
稳态耗气量
< 3.6×10 -2 Nm³/h
限流器调节率
可调，最大 ∞：1
电流源供电
4…20 mA（根据海拔高度，选择适当的电源。大于 2000 米海 平面处，请选用高原专用电源。详情应询问高原专用电源的提供 商。）
电源维持电流
≥ 3.6 mA （若电流小于3.6 mA，液晶显示屏无法点亮）
静态损坏极限
±40 mA （超过此电流，定位器会被烧坏）
负载电压
所需的负载电压 U（对应 20 mA 时的电阻）： 不带HART型号：典型 6.36 V (= 318 Ω)，最大6.48 V (= 324 Ω)； 带HART型号：典型6.6 V (= 330 Ω)，最大6.72 V (= 336 Ω)
4…20mA
控制单元
五点开关控制，具有自适应功能
死区：
- dEbA = Auto，具有自适应功能；（出厂设定）
- dEbA = 0.1 ~ 10 %，可设定为固定值
防护等级
IP66 符合 IEC/EN 60529/NEMA 4X
防爆功能
不防爆
声压
L Aeq < 75 dB；L Amax < 80 dB
反馈模块
电源 U H：DC 24V
输出反馈信号：4…20mA
外部负载 R B [kW]：≤ (U H [V] – 12 V)/I [mA]
电气连接
螺丝端子：2.5 mm² AWG30-14
电缆接头：M20×1.5
HART 功能
推荐与西门子 SIMATIC PDM 控制系统配合使用
气动执行器
类型
多弹簧单作用气动薄膜执行器
方向
气压增加，输出轴下降，阀门打开
SPD1.1： 与 DN25 至 DN80 阀门匹配； SPD1.2：与 DN100 至 DN150 阀门匹配； SPD1.3：与 DN200 至 DN250 阀门匹配；
保位阀
ASK101
断气保位
当气源断气时，可实现断气保位
设定压力保位
当气源压力小于 150Kpa，保位阀可实现设定保位
过滤减压阀
ASK100
进气压力
即气源压力：250Kpa 到 700Kpa
出气压力
排水
有手动排水功能。务必保证气源质量要求，见 11 页.
阀杆加热元件
ASZ6.6
应用
当阀门中介质温度低于 0℃，必须使用此加热元件。
电压
AC / DC 24 V ± 20 %
功率( 50 Hz)
50 VA / 30 W
电流
Max. 8.5 A (最高加热温度 为 85 °C)
接线
系统中线 (SN) (红色)
系统火线 (SP) (黑色)

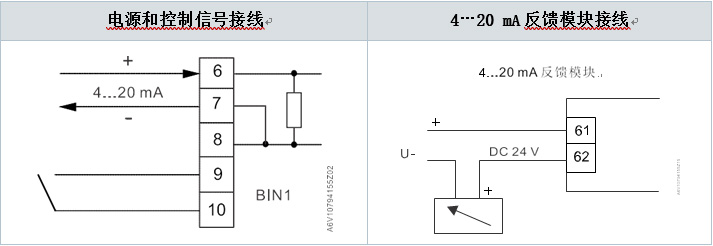

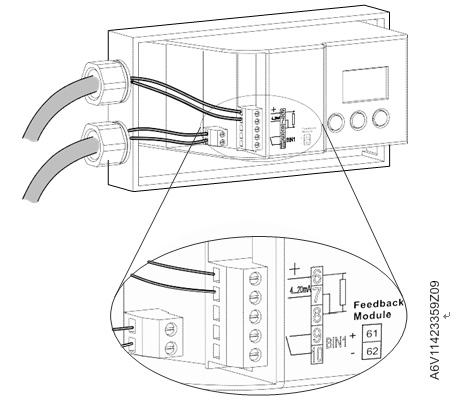

注意： 1. 气动调节阀的定位器使用 4…20 mA 电流源供电。如果连接电压源，定位器会被损坏。 2. 电源和控制信号线是同一条电线。 3. 依照海拔高度选择适当的电源。大于 2000 米海平面处，请选用高原专用电源。详情应询问高 原专用电源的提供商。
