佰锐德投入式液位传感器-BRDCYW15...系列

更新：2019/5/22 18:55:24 点击：

品牌：佰锐德
型号： BRDCYW15...
市场价：元
优惠价：元 (已有 0 人购买)

产品介绍

工作原理

液位传感器迎液面受到的压力公式为：Ρ=ρgh + Po式中：
P ：液位计迎液面所受压强（为方便理解，以下统称压力）
ρ ：被测液体密度
g ：重力加速度（调试时按照9.8015）
Po ：液面上大气压
h ：传感器投入液体的深度
当传感器投入到被测液体中某一深度时，被测介质的压力引入到传感器的正压腔，通过线缆导气管将液面上的大气压Po与传感器的负压腔相连，以抵消传感器正面的Po，使传感器测得压力为：ρgｈ，显然,通过测取压力P，可以得到液位深度。

产品特点

·采用进口扩散硅压力敏感元件和先进的膜片隔离技术
·电缆连接，直接投入现场，安装简便
·放大电路采用进口美国BB集成芯片，宽电压供电
·防雷击、截频干扰设计、抗干扰能力强
·接线反向和过压保护、限流保护
·稳定性好、响应速度快

适用现场

适用于水箱、深井、地下水等深水液位测量。

性能参数

·测量介质：水
·压力类型：表压、绝压、密封压
·整体材质 : 芯体：316S不锈钢外壳：304不锈钢 O型密封圈：氟橡胶电缆：Φ7.5mm三元乙丙和丁晴橡胶的混合物
·液位量程 : 0~10…400mH2O（中间任选）
适用于深井、地下水等深水液位测量。
·温度量程: 0-50℃（选配）
·输出信号 : 4～20mA、RS485
·供电电压 : 9-36VDC
·精度等级 : 0.1%FS、0.25%FS
·介质温度 : -40～60℃
·环境温度 : -40～85℃
·过载能力 : 200%FS
·响应频率 : ≤500Hz
·稳定性能：±0.1% FS/年
·温度漂移 : ±0.01%FS/℃
·防护等级 : IP68
·最大功率 : 电流型≤0.02Us(W) 电压型≤0.008Us(W)；数字型≤0.015Us(W) 注:Us=供电电压
·负载特性 : 电流型负载≤{（Us-7）/0.02（Us=供电电压）}Ω；电压型负载≥100 kΩ

外形尺寸

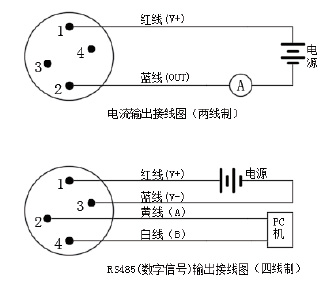

接线图

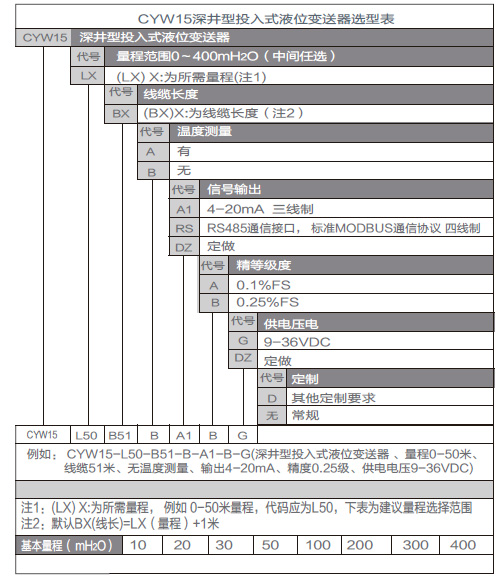

选型
